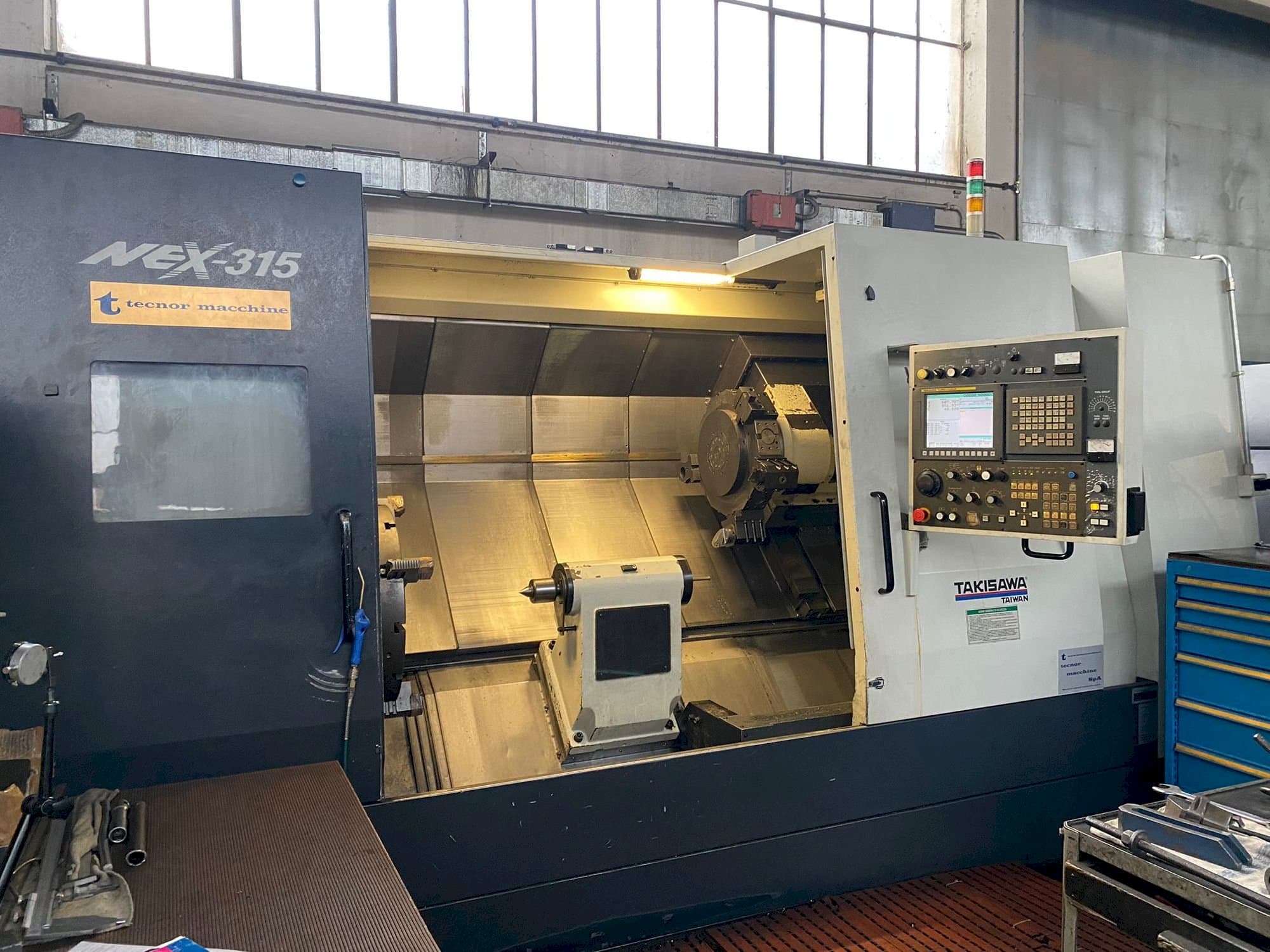

Takisawa - NEX-350IT-TUR-TAK-2011-00002

Преимущества станка

Качественные преимущества станка

• Количество инструментов на револьверной головке: 12
• Диаметр расточного стержня: 50
• Скорость подачи по оси x: 16 м/мм Скорость подачи по оси y: 16 м/мм Скорость подачи по оси z: 20 м/мм
• Ход хвостовой бабки: 1600 мм диаметр патрона задней бабки: 150 мм конус патрона задней бабки: mt#5 ход шпинделя задней бабки: 120 мм
• Числовое программное управление (ЧПУ) Тип управления и характеристики: см. подробнее п. 2. 3. 1 электроснабжение *1 электропитание: 400 ватт ±10% 3f+pe частота: 50+60 гц напряжение цепи управления: 24 в пост. тока установленная мощность: 59 ква
• Двигатели *1 двигатель шпинделя: 30/37 кВт Двигатель шпинделя поворотного инструмента: 5. 5/7. 5 кВт серводвигатель оси b: --- серводвигатель оси x: 4. 0 кВт серводвигатель оси y: -- кВт серводвигатель оси z: 7 кВт двигатель индексации: 1. 2 кВт двигатель гидравлической системы револьверной головки: 1. 5 кВт двигатель системы смазки: 0. 004 кВт двигатель системы охлаждения: 0. 4 кВт
• Пневматическая подача: 0. 6 ÷ 0. 8 мпа температура подачи: 5 ÷ 40 °c без твердых остатков рабочее давление: 0. 5 mpa необходимый расход: 10 л/мин
• Объем бака *1 гидравлический силовой агрегат: 40 литров бак для охлаждающей смазки: 230 литров блок управления смазкой: 2 литра изменение диапазона: 4 литра

Технические преимущества станка

• Максимальный диаметр вращения: 820 мм
• Максимальный диаметр поворота: 620 мм
• Максимальная длина поворота: 1510 мм
• Максимальный диаметр прутка: 105 мм
• Внутренний диаметр подшипника шпинделя: 160 мм
• Дополнительная информация о помехах в рабочей зоне и инструментах п. 2. 4. 2
• Диаметр прохода прутка: 117 мм
• Технические характеристики самоцентрирующихся / цанговых изделий: см. предисловие к данному руководству по эксплуатации
• Инструментальная револьверная головка: тип револьверной головки: 12 т, скорость вращения: 24000 об/мин
• Высота штока инструмента: 32
